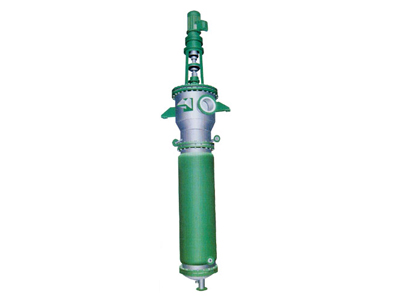

刮板式蒸发器(离心式刮板薄膜蒸发器)

AddTime:2016-6-27 16:43:42

  产品名称:刮板式蒸发器(离心式刮板薄膜蒸发器)

  产品描述:刮板式蒸发器(离心式刮板薄膜蒸发器)

  概 述:刮板式薄膜蒸发器是利用高速旋转将液体分布成均匀薄膜而进行蒸发或蒸馏的一种高效蒸发、蒸馏设备,也可进行脱臭、脱泡反应及加热、冷却等单元操作,可广泛适用于中、西制药、食品、轻工、石油、化工、环保等行业。

  离心式刮板薄膜蒸发器采用国外先进技术,在国内刮板式薄膜蒸发器领域内具有国际水平的领先地位。本设备曾作为“刮板式真空炼密机组”的主机,并荣获国家医药管理局科技进步三等奖。

  性能与特点

  本设备采用离心式滑动沟槽转子,是目前国外最新结构蒸发器,在流量很小的情况下也能形成薄膜,在筒体蒸发段内壁表面附着处理液中的淤积物可被活动刮板迅速移去,和固定间隙的刮板蒸发器相比,蒸发量可提高40-69%,它具有下列性能与特点:

  1、传热系数值高,蒸发能力大,蒸发强度可达到200kg/m2·hr,热效率高。

  2、物料加热时间短,约5秒至10秒之间,且在真空条件下工作,对热敏性物料更为有利,保持各种成份不产生任何分解,保证产品质量。

  3、适应粘度变化范围广,高低粘度物均可以处理,物料粘度可高达10万厘泊(CP)

  4、改变刮板沟槽旋转方向,可以调节物料在蒸发器的打理时间。

  5、蒸发段筒体内壁经过精密镗削并抛光处理,表面不易产生结焦、结垢。

  6、操作方便,产品指标调节容易,在密闭条件下,可以自控进行连续性生产。

  7、设备占地面积小,结构简单,维修方便,清洗容易。

主要技术参数

项目型号 LG0.8 LG1.5 LG2.5 LG4 LG6 LG10
换热面积 m2 0.8 1.5 2.5 4 6 10
蒸汽压力 MPa 0.3 0.3 0.3 0.3 0.3 0.3
真空度 KP 70 70 70 70 70 70
蒸发量 kg/n 160 300 500 800 1200 2000
能耗 kg/n 168 315 525 840 1260 2100
电机功率 KW 1.1 1.5 2.2 4 5.5 11
转速 rpm 300 300 280 134 134 88
设备高度 mm 2500 3295 4100 5180 5800 7800

技术规格表

有效
蒸发
面积
(m2)

尺 寸

设备

设备
总高
A

加热筒
身高
B

加料
分离筒
C

筒身
外径
D

安装
支座高
E

电机
减速机
F

支座
孔距
G

Dn

电机
功率
kW

夹套压 力(Mpa)

总重
(约)
Kg

10

6960

3658

900

1112

4542

1918

1563

1000

?7.5

0.4

4450

12

8010

4590

900

1112

4375

2136

1563

1000

11

0.4

6300

16

8910

4594

900

1116

5096

2135

1602

1000

11

0.4

7850

18

9210

5494

1003

1316

5290

2040

1801

1200

15

0.4

8830

20

9840

6121

1003

1316

5920

2040

1804

1200

15

0.4

9350

行业

典型物料

行业

典型物料

行业

典型物料




维生素类VE、VC






三氯化钛






高浓度甲醛

中草药类、茶多酚

氧化锰

精对苯二甲酸盐

抗生素类

烧碱溶液

三羟甲基丙烷

制药溶液

碳酸钾

荼黄酸甲醛

医药中间体类

溴化钾、溴化钠

聚醚多元醇

单腈胺

硫酸铝

桃胶

咪唑、三唑啉

偏硅酸钠

聚丙烯酰胺、
聚丙烯酸钠







天然色素、蕃茄红素

硝酸钾

四氨基二苯胺

乳酸、L-乳酸

高锰酸钾

三甲基氢醌

卵磷酯

硫化碱

环氧树脂

香精香料

钨酸、钼酸盐类

双酚A

蜂蜜

吊白块、保险粉

碳酸甲酯、乙酯

甘油




呋喃酚

羟基乙酸

饲料添加剂

除虫菊酯系列




硫酸钠废水

淀粉糖

乙草胺、丙草胺、
扑草胺

氯化钠废水

酶制剂

甲胺磷

氯化氨废水

烷基多糖苷

四氢呋喃

硫酸氨废水

醇醚硫酸盐

除草剂类

?

山梨酸钾

?

?

右旋泛酸钙

?

?
