真空浓缩结晶锅
AddTime:2016/6/27 15:31:26
产品名称：真空浓缩结晶锅

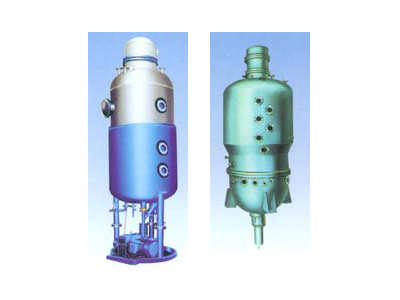

产品描述：整个设备可分为加热蒸发室、加热夹套、汽液分离器、搅拌器等四部分。
本厂真空浓缩结晶锅的特点：
我厂在夹套加热的基础上经多方面研究,设计了内加热、内循环加热,蒸发结晶锅、用户使用后反映其蒸发效果比外加热(夹套加热)高1.8倍。
该设备与产品有接触部分,均采用1Cr18Ni9Ti制作,加热蒸发室、如一园筒壳体,为按装维修方便,采用不同厚度材料分两段加工,用法兰连接。封底可加工成半球形、碟形、或锥形器身上,下圆筒都装有视镜,以观察溶液沸腾状况,雾沫夹带高度,溶液的浓度,结晶大小及分布情况等;锅体内入孔是为方便清洗、维修,下锅部份焊上加热夹套,其高度通过计算蒸发所需面积而定。
搅拌目前多采用锚式搅拌器,转速6-15转/分,搅拌的按装目前采用下轴安装,可缩短轴长度,便于安装维修。
真空浓缩结晶锅主要技术参数表(供参考)
|
公称容积M3
|
筒体高度H(mm)
|
筒体直径Φ(mm)
|
夹套直径Φ(mm)
|
转速r.p.n
|
电机功率kw
|
|
3
|
1700
|
1300
|
1400
|
6-15
|
5.5
|
|
4
|
2400
|
1400
|
1500
|
6-15
|
5.5
|
|
5
|
1800
|
1500
|
1700
|
6-15
|
7.5
|
|
6
|
3000
|
1800
|
2000
|
6-15
|
7.5
|
|
8
|
3000
|
1800
|
2000
|
6-15
|
10
|
|
10
|
3200
|
1800
|
2000
|
6-15
|
13
|
|
11.2
|
3200
|
2000
|
内加热
|
125-350
|
15
|
